Testen en grenzen in de mogelijkheden opzoeken

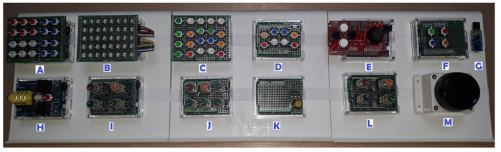

- De paneeltjes zijn van het bekende Zweedse warenhuis, ze lenen zich hier prima voor als ze beplakt zijn met Velcro klittenband. De USB kabeltjes komen nog door een gaatje naar de achterkant en van daaruit gaan ze per 4 naar een USB hub die er ook met Velcro onder wordt geplakt.. Elk paneel bezet aan het eind dus maar 1 gezamenlijke USB aansluiting.
A - SDR# Mode module (Matrix *) ontvangstmode en presets (CoA)
B - SDR# Preset module (Matrix *) 8 x 5 voorkeuzes
C - SDR# Functiemodule (Matrix *) zie D (in een Matrix *)
D - SDR# Functiemodule eerstontwikkelde bedieningsmodule (1 op 1)
E - SDR# Joystickmodule (rood) o.a. volume, tune fast/slow
F - Simon Says spelmodule ;-)
G - SDR# Infrarood module basisfuncties + 10 voorkeuzes
H - SDR# PTT module (handig tijdens de JOTA!) PTT voor Icom 706
I - SDR# Encoder module (4x) volume, zoom, tune, squelch
J - Windows® Encoder module (6x) Windows volume en test..
K - SDR# Analoge fine tune module (270' fijnafstemming)
L - HDSDR Encoder module (4x) volume, zoom, tune, spectrum
M - SDR# Tune (afstem) module
Ook zijn er nog de volgende modules (geen foto van):
N - HDSDR Tune (afstem) module
O - Afstemknop zonder kastje
Matrix * Bij 1 x 8 aansluitingen in de 1 op 1 opstelling zijn 8 schakelfuncties mogelijk.
In een matrix zijn dat er 4 x 4 = 16.
Ik heb inmiddels al heel wat modules samengesteld en uitgeprobeerd, zowel met encoders als schakelaars, en ze werken allemaal prima! Wel waren er wat beperkingen op het gebied van functietoewijzingen, geforceerde pauzes, pulsverlenging en ook niet elke functie is zomaar met een knop te bedienen.
